双热水器联动零冷水循环系统｜施工精简手册

一、核心思路

· 主热源：空气能 / 太阳能水箱（节能优先）

· 辅热源：燃气热水器（水温不足时二次加热）

· 控制核心：恒尔暖自控中心

· 循环中心：回水→空气能水箱

· 目标：即开即热、不费气、设备不频繁启停

二、管道布管（必按此做）

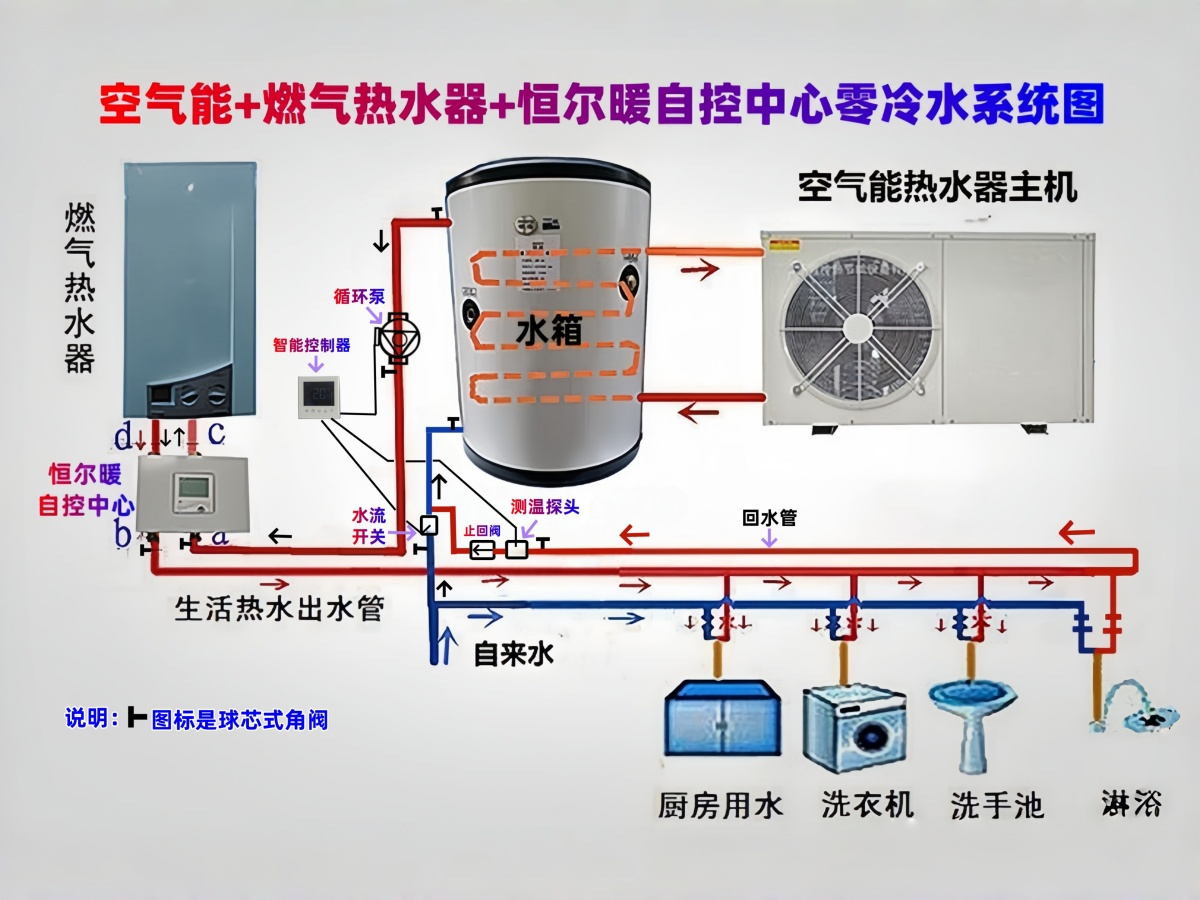

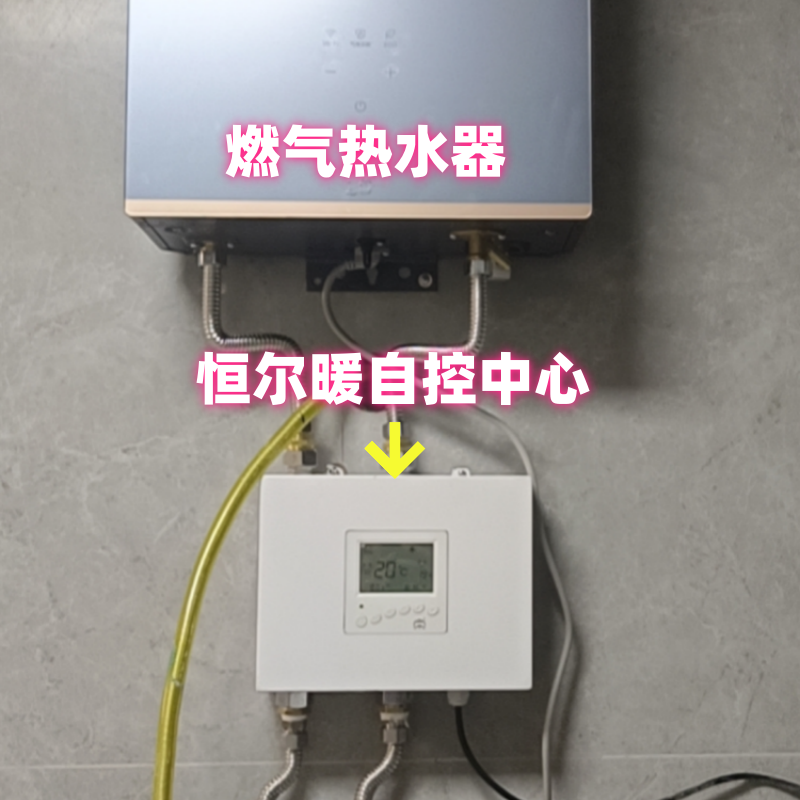

1. 水箱出水 → 自控中心右下口：独立管道、无用水点

2. 自控中心右上口 → 燃气热水器冷水口

3. 自控中心左上口 → 燃气热水器热水口

4. 自控中心左下口 → 全屋热水主管

5. 热水主管→最远端用水点→继续回至水箱进水口（与自来水三通汇合）

6. 水箱有回水口直接接回水管

三、组件安装位置

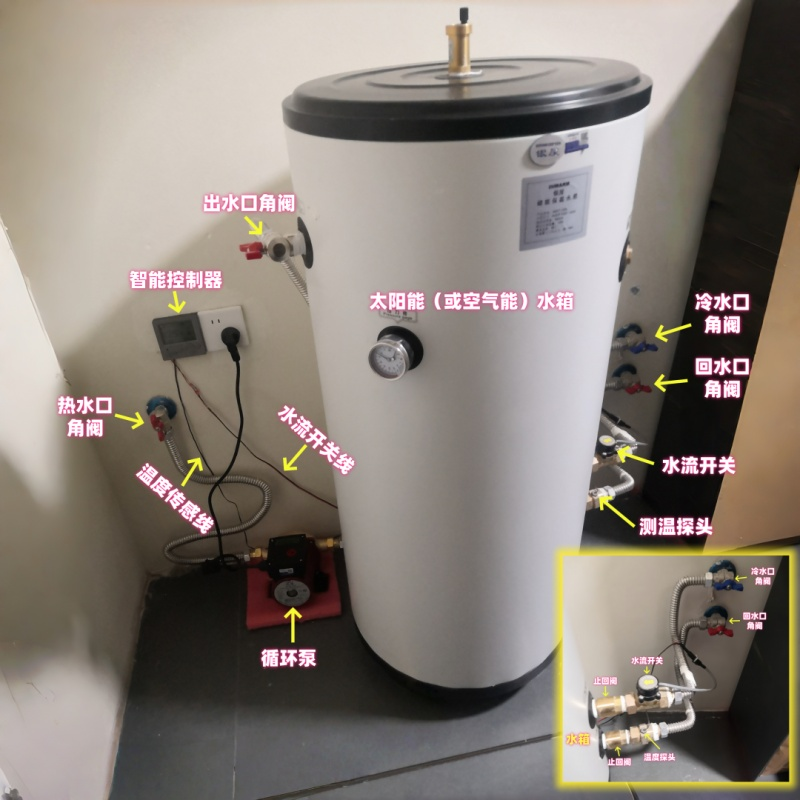

· 循环泵：水箱出水口

· 测温探头 + 止回阀：回水管三通前

· 水流开关：入户自来水管

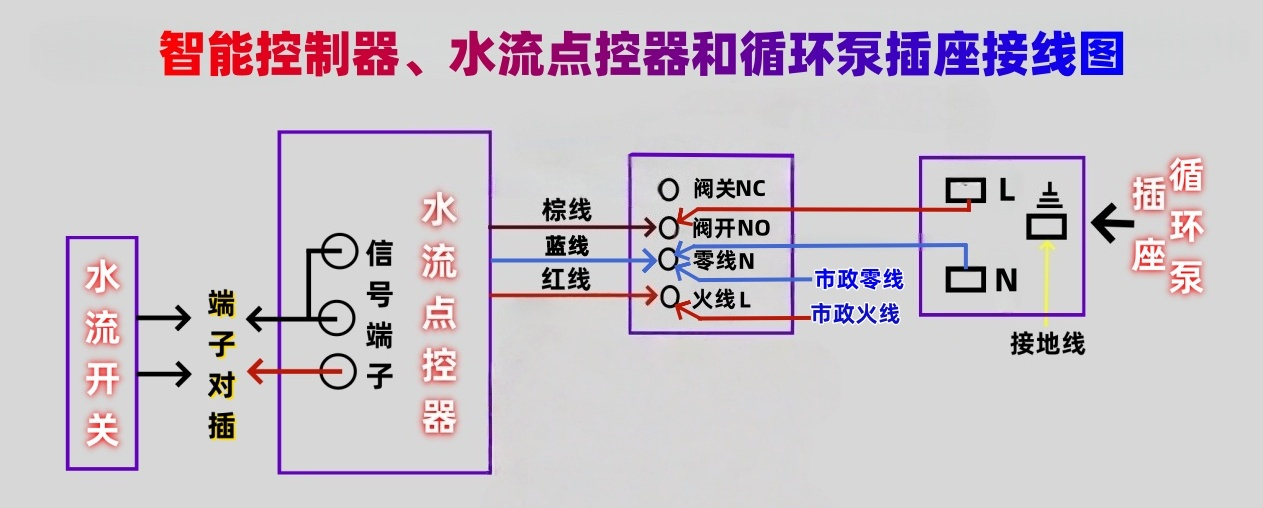

· 所有传感 / 泵 / 阀：统一接智能控制器

四、关键材料要求

· 管材：铝塑复合管 / PPR 耐高温管

· 保温：全程橡塑保温，减少热损

· 止回阀：按流向安装，防冷水倒灌

· 循环泵：耐高温静音屏蔽泵

五、标准参数设定（直接照设）

1. 空气能：50–55℃（夜间低谷电加热）

2. 自控中心切换温度：40℃

3. 循环泵启停温度：42℃

4. 燃气热水器：55–60℃

5. 定时：用水前 5–10 分钟启动循环

六、系统运行逻辑（师傅易懂版）

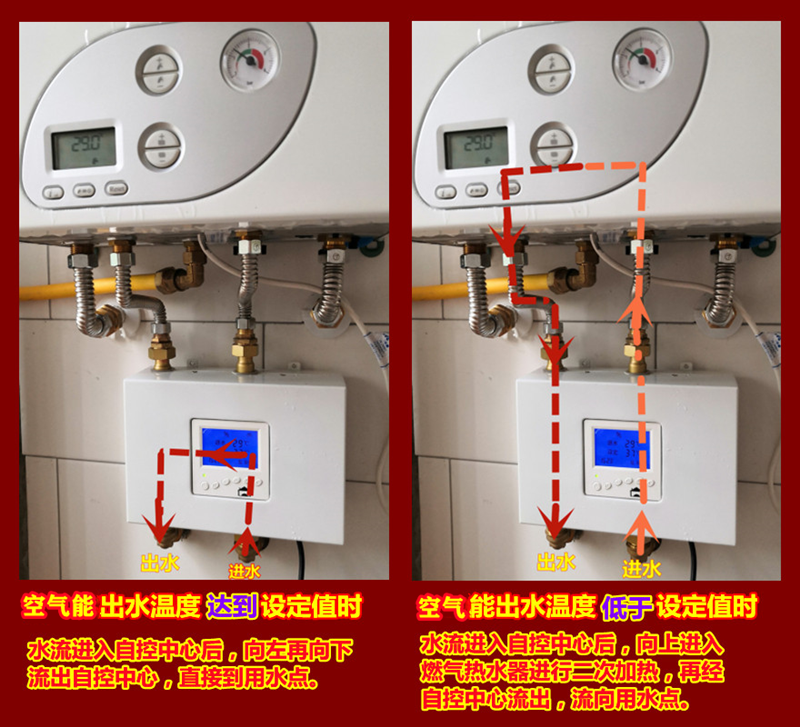

1. 循环泵启动预热管道

2. 水箱出水水温≥40℃：直供不点火，走自控中心直通

3. 水箱出水水温＜40℃：自动过燃气热水器加热

4. 回水到温→循环泵停止

七、施工要点

1. 水箱到燃气热水器管路越短越好

2. 支管从主管就近接，越短越稳

3. 最高点装排气阀，防气堵出水不稳

4. 预留应急旁路：自控中心故障可切单热水器供水

5. 电线由专业电工按图接线，接地可靠

八、常见问题快速处理

1. 循环泵频繁启停：加厚保温、移探头、拉大温差

2. 燃气乱点火：降切换温度、查空气能探头、调水流开关

3. 出水忽冷忽热：排气、缩短支管

4. 费电费气：改定时 + 水流触发、清洗除垢

九、维护提醒

· 水箱 1–2 年除垢

· 自控中心每年清洗

· 燃气热水器每年清积碳

· 冬季切换温度调至 45℃，夏季调回 40℃
